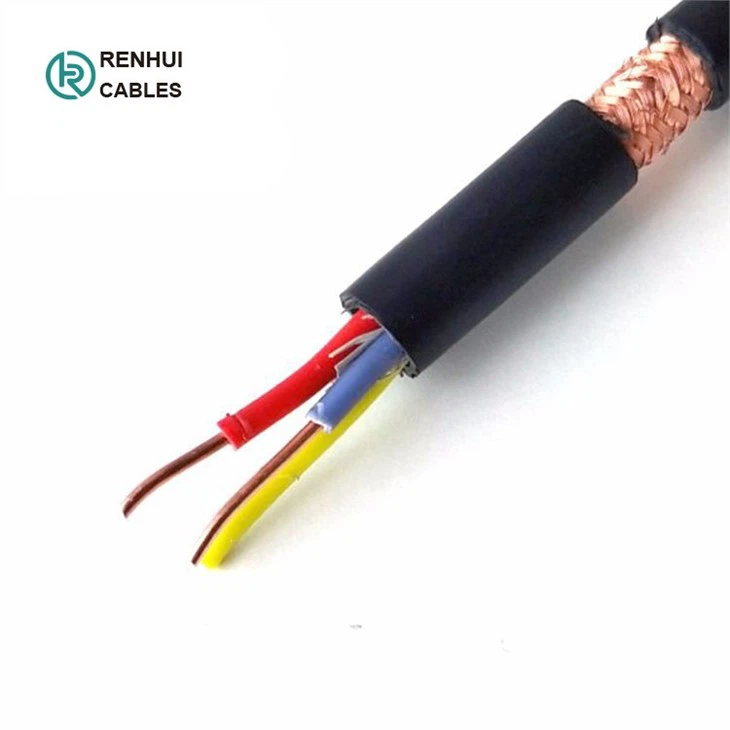

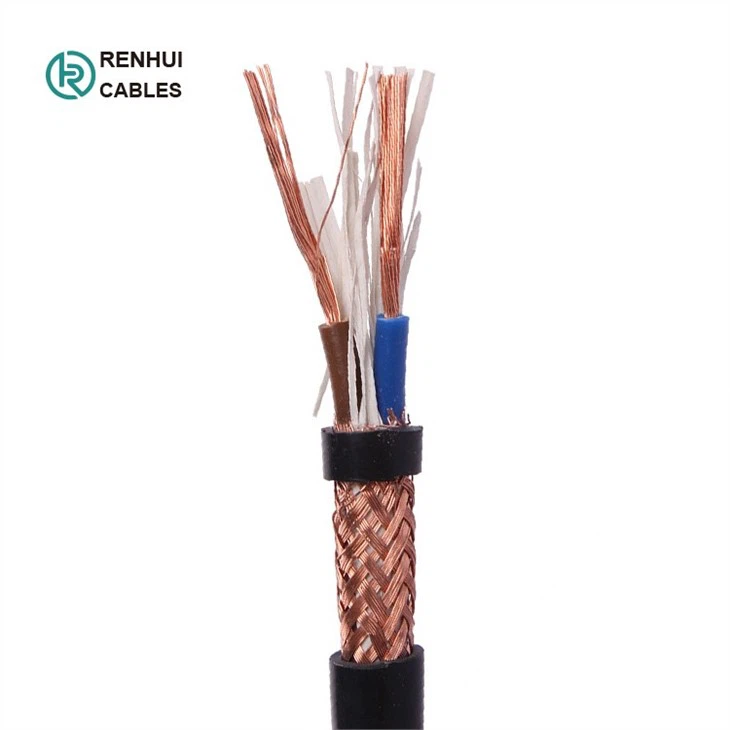

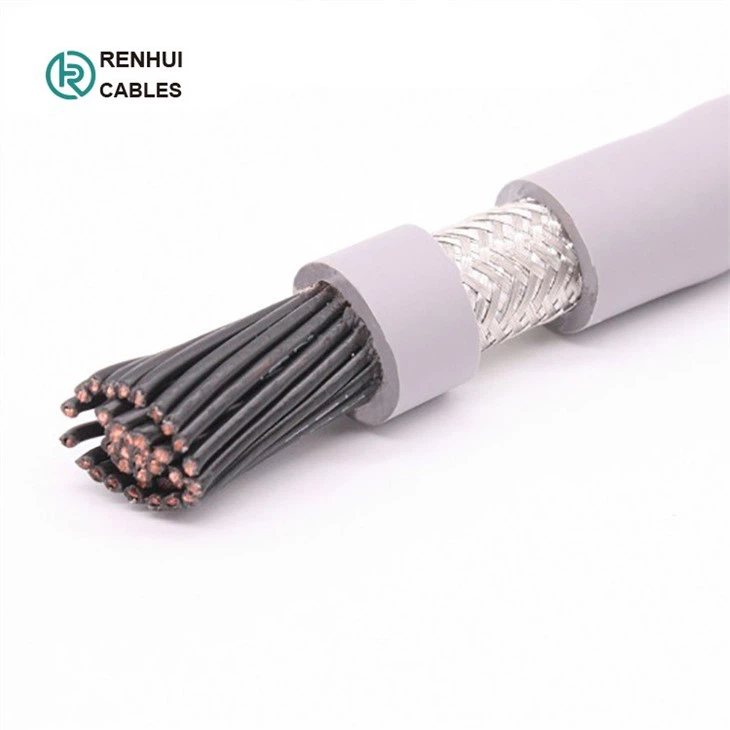

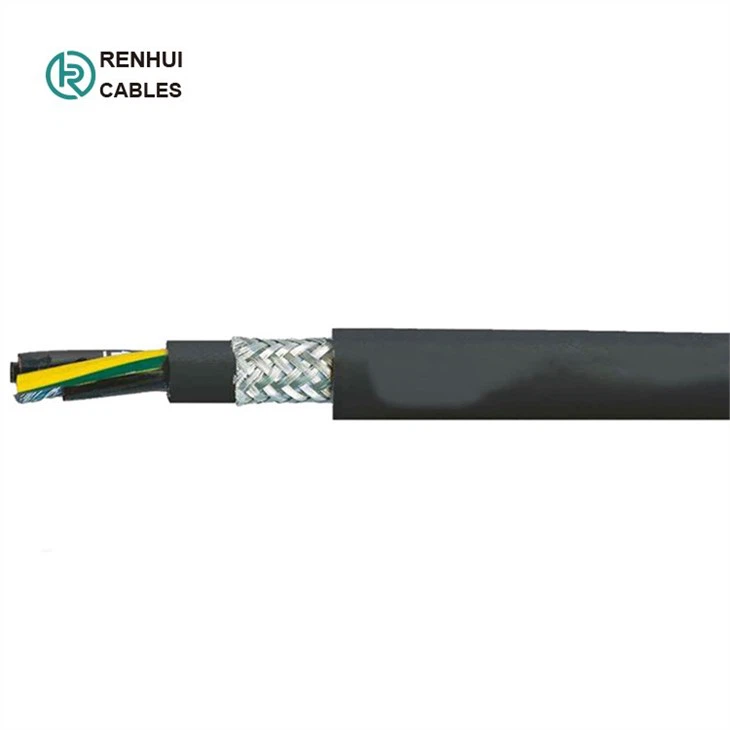

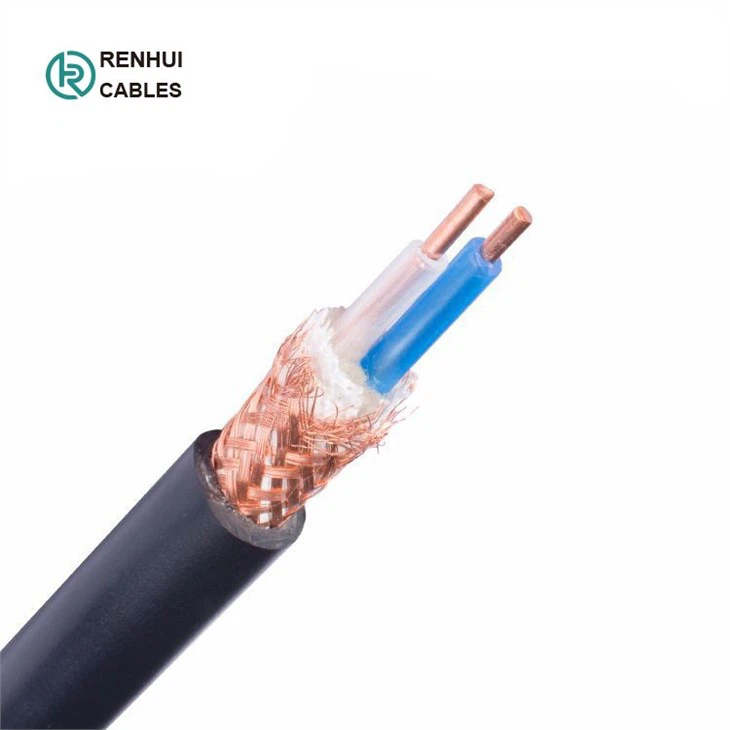

CYケーブル
1. アプリケーション - CY ケーブル
電気的干渉から保護するための銅編組マルチコア PVC CY ケーブル。 高度な回路完全性が必要な場合や、干渉によって低電圧または中電圧の設備で正確な信号伝送が妨げられる場合に適しています。
 |
 |
 |
2.規格：
通常 BS6500 VDE0250

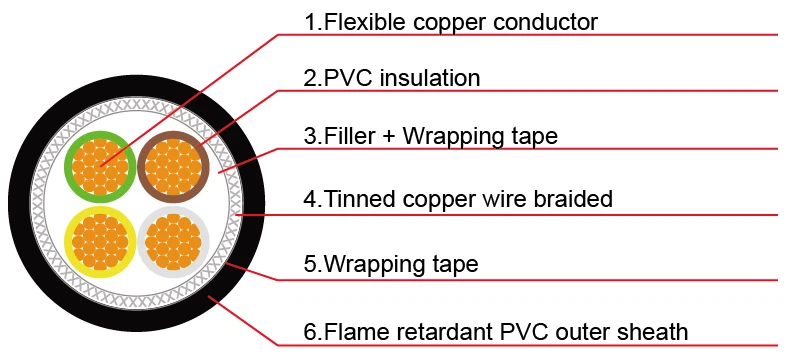

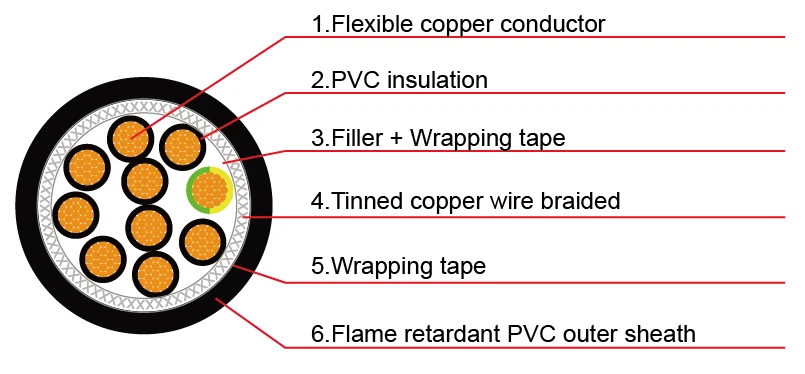

3.ケーブル構造
 |
 |
-導体
BS6360 / VDE0295 へのクラス 5 アニールされた銅のコンダクター
-絶縁：
PVC
-寝具：
PVC
-編組:
錫メッキ銅線編組 (TCWB)
-シース：
PVC（TM2～BS7655タイプ）
4.定格電圧：
300/500V
5.定格温度：
-15をプラス70度まで曲げています
静的 -35 からプラス 70 度
6.最小曲げ半径：
6×全体の直径
7.コア識別
黒と白の数字。 (緑/黄を含む 3 コア以上)
8.データシートCYケーブル
|
コアとサイズ mm2 |
全径 （んん） |
重さ (キロ/キロ) |
|
2 X 0.5 |
5.5 |
46 |
|
3 X 0.5 |
5.8 |
55 |
|
4 X 0.5 |
6.4 |
66 |
|
5 X 0.5 |
7.2 |
78 |
|
7 X 0.5 |
8.2 |
95 |
|
12 X 0.5 |
10.0 |
155 |
|
18 X 0.5 |
11.7 |
230 |
|
25 X 0.5 |
13.8 |
320 |
|
2 X 0.75 |
6.3 |
55 |
|
3 X 0.75 |
7.0 |
67 |
|
4 X 0.75 |
7.2 |
80 |
|
5 X 0.75 |
8.0 |
100 |
|
7 X 0.75 |
9.0 |
130 |
|
12 X 0.75 |
11.5 |
210 |
|
18 X 0.75 |
13.0 |
260 |
|
25 X 0.75 |
16.0 |
430 |
|
34 X 0.75 |
17.5 |
515 |
|
42 X 0.75 |
19.0 |
600 |
|
2 X 1.0 |
7.0 |
66 |
|
3 X 1.0 |
7.3 |
80 |
|
4 X 1.0 |
8.0 |
100 |
|
5 X 1.0 |
8.5 |
125 |
|
7 X 1.0 |
9.2 |
160 |
|
12 X 1.0 |
12.5 |
260 |
|
18 X 1.0 |
14.5 |
375 |
|
34 X 1.0 |
20.0 |
650 |
|
42 X 1.0 |
21.5 |
740 |
|
2 X 1.5 |
7.5 |
85 |
|
3 X 1.5 |
8.3 |
115 |
|
4 X 1.5 |
8.7 |
150 |
|
5 X 1.5 |
9.5 |
168 |
|
7 X 1.5 |
10.8 |
210 |
|
12 X 1.5 |
13.5 |
365 |
|
18 X 1.5 |
16.5 |
525 |
|
25 X 1.5 |
19.8 |
765 |
|
34 X 1.5 |
22.0 |
940 |
|
42 X 1.5 |
23.8 |
1050 |
|
2 X 2.5 |
9.5 |
130 |
|
3 X 2.5 |
10.5 |
170 |
|
4 X 2.5 |
11.4 |
210 |
|
5 X 2.5 |
12.5 |
260 |
|
7 X 2.5 |
14.0 |
345 |
|
3 X 4.0 |
10.6 |
265 |
|
4 X 4.0 |
11.5 |
350 |
|
5 X 4.0 |
12.7 |
480 |

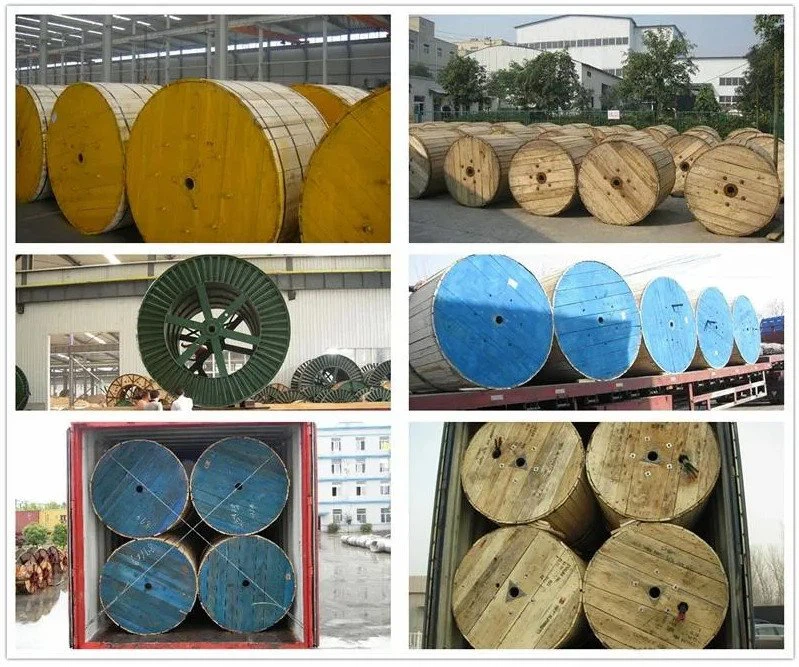

10.Package: 木のドラムまたは木箱を輸出して下さい:
