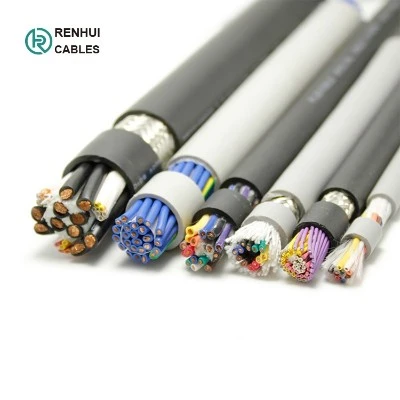

LiYCY PVC/TCWB/PVC コントロールケーブル

LiYCY PVC/TCWB/PVC コントロールケーブルは、プロセス制御ユニットやコンピュータシステムなど、電磁適合性の要件が高まる屋内用途向けに設計された、柔軟なマルチコア難燃性スクリーン処理された信号およびデータ伝送ケーブルです。

お問い合わせを送る

今すぐチャット

カタログをダウンロード

CE 証明書-Renhui

ISO9001-レンフイ

説明

1.アプリケーション - LiYCY PVC/TCWB/PVC 制御ケーブル:

電子制御および調整歯車事務機械の屋内設置。

これらのケーブルは、外部の電気的影響を遮断し、正確な煙道伝達を保証する遮蔽機能を備えています。

2.規格:

通常は BS6500 および VDE0250 まで

3.ケーブル構造 -LiYCY PVC/TCWB/PVC 制御ケーブル:

-導体：

BS6360 の平焼鈍銅より線の細線より線。

-絶縁：

PVC

-レイアップ:

撚り合わされたコア

-ラッピング：

ポリエステルテープ

-画面：

錫メッキ銅線編組

-シース：

グレー FR-PVC

4.定格電圧：
0.14 - 0.34 mm2 250v 1000v
0.5 - 1.5 mm2 300v 2000v
2.5 - 6 mm2 500v 2000v

5.温度範囲：

静的 -20 度から +80 度、屈曲 -5 度から +70 度

6.最小曲げ半径:

固定: 6 x ケーブル直径、屈曲: 15 x ケーブル直径

7.コアの識別:
2芯：白茶
3芯：白・茶・緑
4芯:白・茶・緑・黄
5 コア: ホワイトブラウングリーンイエローグレー
大きいサイズ: 番号コード、黒のコアに白の数字 + 緑/黄色

8.シース色
グレー

9.ケーブルデータシート - LiYCY PVC/TCWB/PVC 制御ケーブル:

*コアmm2**	ケーブル重量 (kg/km)	全径（んん）
1 x 0.14	16	3.6
2 x 0.14	20	3.8
3 x 0.14	25	4.0
4 x 0.14	30	4.3
5 x 0.14	36	4.6
6 x 0.14	40	5.0
7 x 0.14	41	5.2
8 x 0.14	44	5.6
10 x 0.14	56	6.3
12 x 0.14	60	6.4
14 x 0.14	65	6.7
16 x 0.14	81	7.2
18 x 0.14	93	7.6
21 x 0.14	103	8.3
24 x 0.14	117	9.0
25 x 0.14	120	9.0
27 x 0.14	124	9.1
30 x 0.14	136	9.4
36 x 0.14	160	10.0
40 x 0.14	170	10.3
44 x 0.14	186	11.1
52 x 0.14	200	11.5
61 x 0.14	250	12.1
1 x 0.25	17	3.1
2 x 0.25	30	4.5
3 x 0.25	37	5.1
4 x 0.25	44	5.2
5 x 0.25	51	5.7
6 x 0.25	55	6.1
7 x 0.25	60	6.4
8 x 0.25	77	7.1
10 x 0.25	93	8.1
12 x 0.25	104	8.4
14 x 0.25	115	8.7
16 x 0.25	132	8.9
18 x 0.25	137	9.4
21 x 0.25	173	10.4
24 x 0.25	184	11.4
25 x 0.25	190	11.5
27 x 0.25	198	11.6
30 x 0.25	212	11.9
36 x 0.25	238	12.7
40 x 0.25	260	13.1
44 x 0.25	290	14.3
52 x 0.25	333	14.9
61 x 0.25	382	15.8
2 x 0.34	33	5.0
3 x 0.34	42	5.4
4 x 0.34	49	5.8
5 x 0.34	59	6.1
6 x 0.34	64	6.6
7 x 0.34	69	6.7
8 x 0.34	84	7.4
10 x 0.34	106	8.5
12 x 0.34	119	8.7
14 x 0.34	132	9.1
16 x 0.34	146	9.6
18 x 0.34	188	10.1
21 x 0.34	193	10.9
24 x 0.34	213	12.0
27 x 0.34	232	12.3
30 x 0.34	253	12.7
36 x 0.34	292	13.6
40 x 0.34	318	14.0
52 x 0.34	400	15.8
61 x 0.34	454	16.6
2 x 0.5	42	5.4
3 x 0.5	51	5.8
4 x 0.5	61	6.5
7 x 0.5	98	7.8
12 x 0.5	156	10.1
18 x 0.5	215	11.8
25 x 0.5	314	14.4
2 x 0.75	56	6.7
3 x 0.75	70	7.1
4 x 0.75	95	7.6
5 x 0.75	130	8.2
7 x 0.75	168	8.9
12 x 0.75	232	12.0
18 x 0.75	315	13.9
25 x 0.75	418	16.5
30 x 0.75	500	18.0
2 x 1	84	7.7
3 x 1	110	8.5
4 x 1	130	9.2
5 x 1	156	9.9
7 x 1	192	10.7
12 x 1	265	13.7
18 x 1	380	15.9
25 x 1	475	17.5
34 x 1	629	21.5
2 x 1.5	97	8.1
3 x 1.5	125	8.9
4 x 1.5	165	9.7
5 x 1.5	193	10.5
7 x 1.5	245	11.3
12 x 1.5	365	14.5
18 x 1.5	553	16.9
25 x 1.5	720	20.1
30 x 1.5	776	20.7
42 x 1.5	1140	25.5
2 x 2.5	148	10.1
3 x 2.5	188	10.6
4 x 2.5	236	11.6
5 x 2.5	270	12.6
7 x 2.5	340	13.7
12 x 2.5	585	18.5
18 x 2.5	725	19.7
3 x 4	250	12.4
4 x 4	302	13.5
5 x 4	370	14.8
7 x 4	473	16.1
3 x 6	285	13.9
4 x 6	412	15.2
5 x 6	505	16.7
4 x 10	620	20.8
5 x 10	796	22.9
4 x 16	1090	23.2
5 x 16	2070	25.6
4 x 25	1787	28.2
5 x 25	2047	31.1
4 x 35	2142	31.5

10.制作進捗状況

11.証明書:

12.パッキング:

・スチール製木製ドラム（燻蒸）
各ドラムのケーブル長: 1000m/2000m、または実際のケーブル長要件に応じます。
-ドラムサイズ:
ケーブルの長さとコンテナのサイズに応じて
正確な価格を見積もるために、必要なケーブル長の数量をお知らせください。数量が多いほど、さらに割引特典をご用意しています!
-出荷ポート:

青島、または要件に応じて他の港。
-海上輸送貨物：
FOB/C&F/CIF見積はすべて利用可能です。
