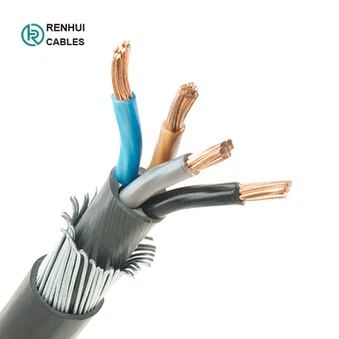

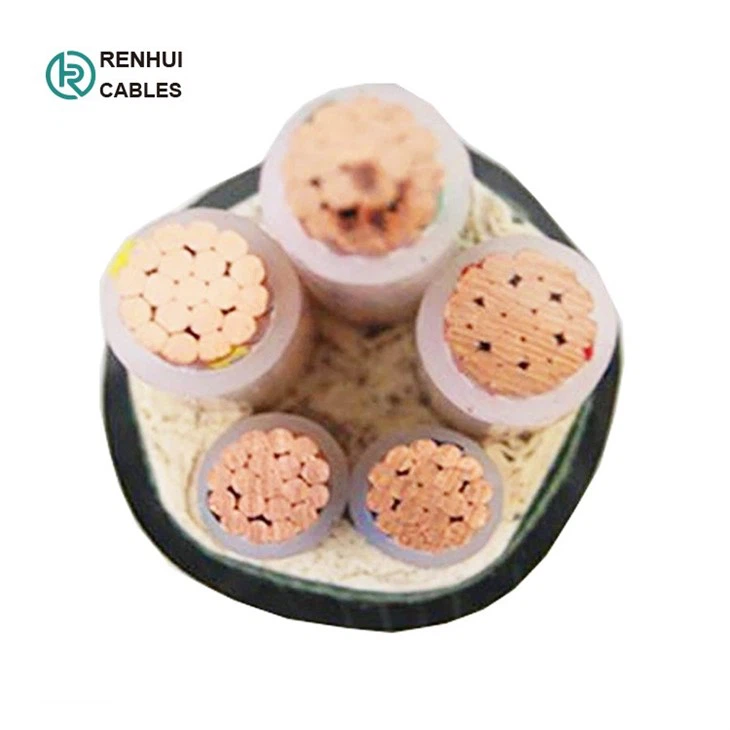

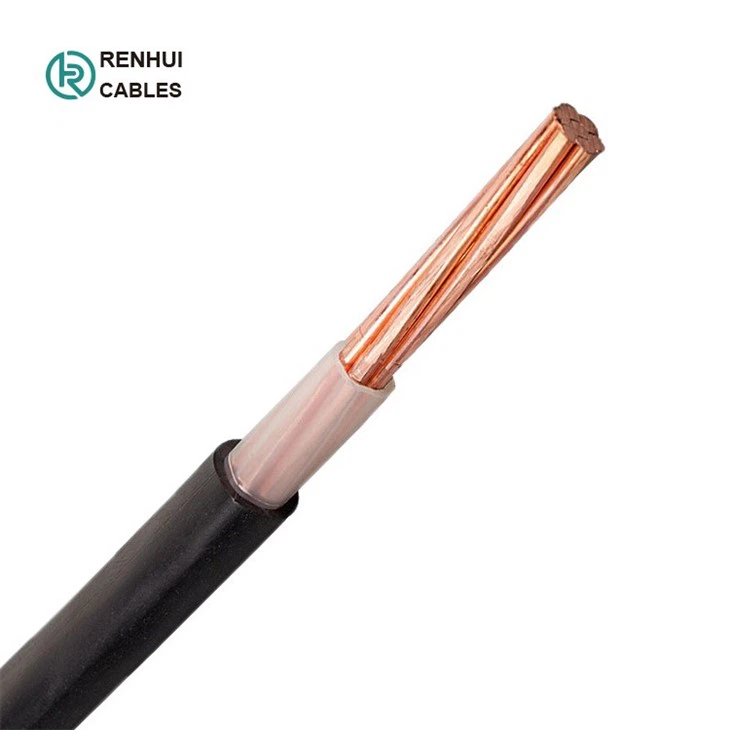

YJV YJV22 YJV32 YJV72 NYY NYM N2XY N2XSY 低電圧ケーブル

YJV YJV22 YJV32 YJV72 NYY NYM N2XY N2XSY 低電圧ケーブル

用途屋内、トンネル、パイプ内に敷設します。一定の敷設牽引力に耐えることができます。機械的な外力には耐えられません。単心ケーブルは磁性材料のパイプ内に敷設することはできません。

お問い合わせを送る

今すぐチャット

カタログをダウンロード

CE 証明書-Renhui

ISO9001-レンフイ

説明

YJV YJV22 YJV32 YJV72 NYY NYM N2XY N2XSY 低電圧ケーブル

規格
電源ケーブルは IEC 60502-1:2004 に従って製造されています。
定格電圧{{0}}.6/1kv (U0/U)の電力伝送用の電力ケーブル線路に敷設するのに適しています。

応用
屋内、トンネル、パイプ内に敷設されます。
一定の敷設牽引力に耐えることができます。
機械的な外力に耐えることができません。
単芯ケーブルを磁性材料パイプ内に敷設することはできません。

動作特性
1.最高定格温度
ケーブルを長時間使用しても、コアの最高使用温度は90℃を超えません。⁰C、導体の温度は250℃を超えてはなりません⁰5秒間の短絡時C。
2.インストール要件
ケーブルの設置は、ルート沿いの高低差によって制限されません。周囲温度は 0 未満であってはなりません⁰ケーブルの許容曲げ半径は、次の規制に従う必要があります。
シングルコアの場合: 20(D+d) +/_ 5%
マルチコアの場合: 15(D+d) +/_ 5%
(D--ケーブルの実際の外径; d--導体の実際の外径 )
交流回路で使用する単心ケーブルは外装なし、または非磁性金属材料の外装を使用し、磁性ダクト内に敷設しないでください。

製品パラメータ

モデル	仕様	導体重さ	主導体
モデル	仕様	導体重さ	番号コアの	銅線直径	の数銅線	重さ	アウター直径
ZC-YJV22型	1*1.5	0.013296882	1	1.38	1	0.013296882	1.38
ZC-YJV22型	1*2.5	0.02162803	1	1.76	1	0.02162803	1.76
ZC-YJV22型	1*4	0.034411023	1	2.22	1	0.034411023	2.24
ZC-YJV22	1*6	0.053187527	1	2.76	1	0.053187527	2.76
ZC-YJV22型	1*10	0.087760537	1	1.34	7	0.087760537	4.02
ZC-YJV22型	1*16	0.137945723	1	1.68	7	0.137945723	5.04
ZC-YJV22型	1*25	0.219665269	1	2.12	7	0.219665269	6.36
ZC-YJV22型	1*35	0.30060281	1	2.48	7	0.30060281	7.44
ZC-YJV22	1*50	0.443396965	1	2.52	10	0.443396965	8.94
ZC-YJV22	1*70	0.620755752	1	2.52	14	0.620755752	10.61
ZC-YJV22型	1*95	0.842454234	1	2.52	19	0.842454234	12.2
ZC-YJV22	1*120	1.064152717	1	2.52	24	1.064152717	13.7
ZC-YJV22型	1*150	1.330190896	1	2.52	30	1.330190896	15.3
ZC-YJV22型	1*185	1.640568772	1	2.52	37	1.640568772	17
ZC-YJV22型	1*240	2.128305434	1	2.52	48	2.128305434	19.4
ZC-YJV22	1*300	2.660381792	1	2.52	60	2.660381792	21.7

制作進捗状況

証明書:

パッキング：

・スチール製木製ドラム（燻蒸）
各ドラムのケーブル長: 1000m/2000m、または実際のケーブル長要件に応じます。
-ドラムサイズ:
ケーブルの長さとコンテナのサイズに応じて
正確な価格を見積もるために、必要なケーブル長の数量をお知らせください。数量が多いほど、さらに割引特典をご用意しています!
-出荷ポート:

青島、または要件に応じて他の港。
-海上輸送貨物：
FOB/C&F/CIF見積はすべて利用可能です。
