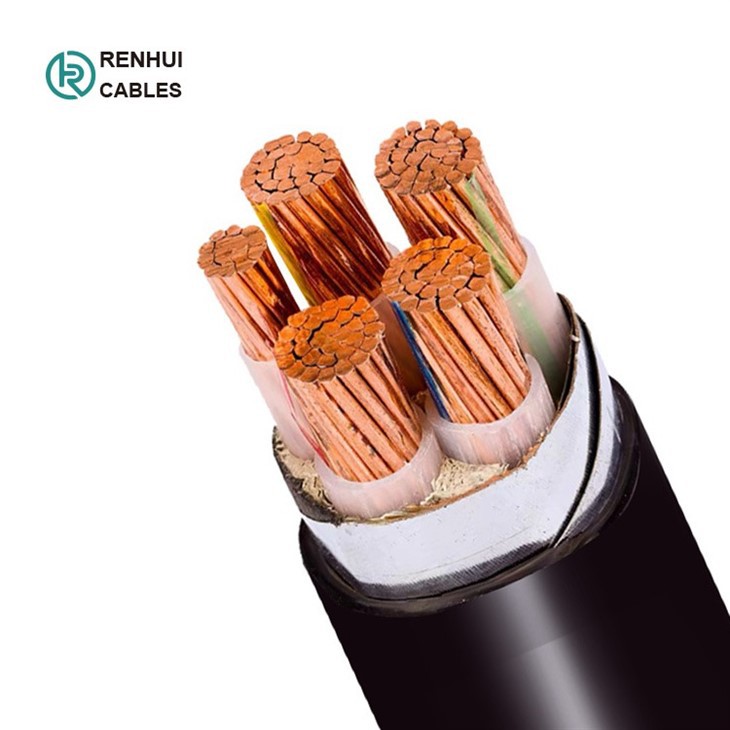

地中ケーブル、外装ケーブル
1.アプリケーション
これらのケーブルは、低電圧設備システムの電力供給に使用されます。屋内および屋外、ケーブルダクト、地下、電力および開閉所、地域のエネルギー配電、工業プラントなど、機械的危険のない場所での設置に適しています。ダメージ。
 |
 |
2.建設
- 導体
導体は、IEC 60228 に準拠した、プレーンまたは金属被覆された焼きなまし銅のクラス 1 またはクラス 2、またはプレーンなアルミニウムまたはアルミニウム合金、あるいは、プレーンまたは金属被覆された銅のクラス 5 のいずれかでなければなりません。
- 絶縁
XLPE の材質と厚さは、90℃ の連続動作定格の IEC 60502 または BS 5467 に準拠するものとします。
- カラーコード
|
カラーコード (1) |
カラーコード (2) |
||
|
1コア |
赤または黒 |
1コア |
ブラウンまたはブルー |
|
2コア |
赤、黒 |
2コア |
ブラウン、ブルー |
|
3コア |
赤、黄、青 |
3コア |
ブラウン、ブラック、グレー |
|
4コア |
赤、黄、青、黒 |
4コア |
ブルー、ブラウン、ブラック、グレー |
|
5コア |
赤、黄、青、黒、緑 |
5コア |
グリーン/イエロー、ブルー、ブラウン、ブラック、グレー |
|
5コア以上 |
黒のコアに白の数字 |
5コア以上 |
黒のコアに白の数字 |
ご要望に応じて他の色も製作可能です。
-組立・内張り
内側カバーは押し出し成形またはラッピング加工することができます。 円形のコアを備えたケーブルの場合、5 つを超えるコアを備えたケーブルを除き、コア間の隙間が実質的に充填されている場合にのみ、ラップされた内部被覆が許可されます。 押出成形された内側カバーを塗布する前に、適切なバインダーを使用することができます。 材料は絶縁材料と互換性があります。内部被覆および充填材に使用される材料は、ケーブルの動作温度に適しており、絶縁材料と互換性があります。ハロゲンフリーケーブルの場合、内部被覆および充填材もハロゲンフリー化合物である必要があります。 。
-鎧
IEC 60502-1 に従って内部カバー上に螺旋状に適用されたアルミニウム/亜鉛メッキ鋼線/鋼線、または二重アルミニウム/鋼テープと銅/錫メッキ銅線も、ご要望に応じて製造できます。
-アウターシース
外側シースは、IEC 60502-1 に準拠した押出 PVC タイプ ST1/ST2、ポリエチレン タイプ ST3/ST7、ハロゲンフリー コンパウンド ST8、ポリクロロプレン、クロロスルホン化ポリエチレンまたは類似のポリマー、タイプ SE1 もご要望に応じて入手可能です。
-ケーブルシースの耐火性能
ケーブルには、IEC 60332-3-22、IEC 60332-3-23、および IEC 60332-3-24 の燃焼試験要件に準拠する特別な難燃性 PVC 外装シースを供給できます。ハロゲンフリー素材は IEC{{3} に準拠しています。 }/2 および IEC 60684-2。
3.ケーブルパラメータ
-単芯外装ケーブル
|
シングルコア (アルミ線外装) |
|
||||||
|
公称断面積 |
導体直径(約) |
公称絶縁厚さ |
内側カバーの公称厚さ |
アルミ線の呼び径 |
公称シース厚さ |
全径(約) |
|
|
mm^2 |
んん |
んん |
んん |
んん |
んん |
んん |
|
|
1x4 |
2.3 |
0.7 |
1.0 |
0.8 |
1.8 |
10.9 |
|
|
1x6 |
2.8 |
0.7 |
1.0 |
0.8 |
1.8 |
11.4 |
|
|
1x10 |
3.6 |
0.7 |
1.0 |
0.8 |
1.8 |
12.2 |
|
|
1x16 |
4.5 |
0.7 |
1.0 |
0.8 |
1.8 |
13.1 |
|
|
1x25 |
5.6 |
0.9 |
1.0 |
0.8 |
1.8 |
14.6 |
|
|
1x35 |
6.7 |
0.9 |
1.0 |
1.25 |
1.8 |
16.6 |
|
|
1x50 |
8.0 |
1 |
1.0 |
1.25 |
1.8 |
18.1 |
|
|
1x70 |
9.4 |
1.1 |
1.0 |
1.25 |
1.8 |
19.7 |
|
|
1x95 |
11.0 |
1.1 |
1.0 |
1.6 |
1.8 |
22.0 |
|
|
1x120 |
12.4 |
1.2 |
1.0 |
1.6 |
1.8 |
23.6 |
|
|
1x150 |
13.8 |
1.4 |
1.0 |
1.6 |
1.8 |
25.4 |
|
|
1x185 |
15.3 |
1.6 |
1.0 |
1.6 |
1.8 |
27.4 |
|
|
1x240 |
17.5 |
1.7 |
1.0 |
1.6 |
1.9 |
29.9 |
|
|
1x300 |
19.5 |
1.8 |
1.0 |
2.0 |
2.0 |
33.1 |
|
|
1x400 |
22.6 |
2 |
1.2 |
2.0 |
2.2 |
37.3 |
|
|
1x500 |
25.2 |
2.2 |
1.2 |
2.0 |
2.3 |
40.5 |
|
-2芯装甲ケーブル
|
2つのコア (亜鉛メッキ鋼線外装) |
|
||||||
|
公称断面積 |
導体直径(約) |
公称絶縁厚さ |
内側カバーの公称厚さ |
鋼線呼び径 |
公称シース厚さ |
全径(約) |
|
|
mm^2 |
んん |
んん |
んん |
んん |
んん |
んん |
|
|
2x1.5 |
1.4 |
0.7 |
1.0 |
0.8 |
1.8 |
12.8 |
|
|
2x2.5 |
1.8 |
0.7 |
1.0 |
0.8 |
1.8 |
13.6 |
|
|
2x4 |
2.3 |
0.7 |
1.0 |
0.8 |
1.8 |
14.6 |
|
|
2x6 |
2.8 |
0.7 |
1.0 |
1.25 |
1.8 |
16.5 |
|
|
2x10 |
3.6 |
0.7 |
1.0 |
1.25 |
1.8 |
18.1 |
|
|
2x16 |
4.5 |
0.7 |
1.0 |
1.25 |
1.8 |
19.9 |
|
|
2x25 |
5.6 |
0.9 |
1.0 |
1.6 |
1.8 |
23.6 |
|
|
2x35 |
6.7 |
0.9 |
1.0 |
1.6 |
1.8 |
25.8 |
|
|
2x50 |
8.0 |
1 |
1.0 |
1.6 |
1.9 |
29.0 |
|
|
2x70 |
9.4 |
1.1 |
1.0 |
2.0 |
2.0 |
33.2 |
|
|
2x95 |
11.0 |
1.1 |
1.2 |
2.0 |
2.1 |
37.1 |
|
|
2x120 |
12.4 |
1.2 |
1.2 |
2.0 |
2.3 |
40.5 |
|
|
2x150 |
13.8 |
1.4 |
1.2 |
2.5 |
2.4 |
45.4 |
|
|
2x185 |
15.3 |
1.6 |
1.4 |
2.5 |
2.6 |
49.9 |
|
|
2x240 |
17.5 |
1.7 |
1.4 |
2.5 |
2.7 |
55.1 |
|
|
2x300 |
19.5 |
1.8 |
1.6 |
2.5 |
2.9 |
60.2 |
|
|
2x400 |
22.6 |
2 |
1.6 |
2.5 |
3.1 |
67.7 |
|
-3芯外装ケーブル
|
3つのコア (亜鉛メッキ鋼線外装) |
|
||||||
|
公称断面積 |
導体直径(約) |
公称絶縁厚さ |
内側カバーの公称厚さ |
鋼線呼び径 |
公称シース厚さ |
全径(約) |
|
|
mm^2 |
んん |
んん |
んん |
んん |
んん |
んん |
|
|
3x1.5 |
1.4 |
0.7 |
1.0 |
0.8 |
1.8 |
13.2 |
|
|
3x2.5 |
1.8 |
0.7 |
1.0 |
0.8 |
1.8 |
14.1 |
|
|
3x4 |
2.3 |
0.7 |
1.0 |
0.8 |
1.8 |
15.2 |
|
|
3x6 |
2.8 |
0.7 |
1.0 |
1.25 |
1.8 |
17.1 |
|
|
3x10 |
3.6 |
0.7 |
1.0 |
1.25 |
1.8 |
18.9 |
|
|
3x16 |
4.5 |
0.7 |
1.0 |
1.25 |
1.8 |
20.8 |
|
|
3x25 |
5.6 |
0.9 |
1.0 |
1.6 |
1.8 |
24.7 |
|
|
3x35 |
6.7 |
0.9 |
1.0 |
1.6 |
1.8 |
27.2 |
|
|
3x50 |
8.0 |
1 |
1.0 |
1.6 |
1.9 |
30.6 |
|
|
3x70 |
9.4 |
1.1 |
1.0 |
2.0 |
2.1 |
35.2 |
|
|
3x95 |
11.0 |
1.1 |
1.2 |
2.0 |
2.2 |
39.3 |
|
|
3x120 |
12.4 |
1.2 |
1.2 |
2.0 |
2.3 |
43.0 |
|
|
3x150 |
13.8 |
1.4 |
1.4 |
2.5 |
2.5 |
48.6 |
|
|
3x185 |
15.3 |
1.6 |
1.4 |
2.5 |
2.7 |
53.0 |
|
|
3x240 |
17.5 |
1.7 |
1.4 |
2.5 |
2.8 |
58.5 |
|
|
3x300 |
19.5 |
1.8 |
1.6 |
2.5 |
3.0 |
64.0 |
|
|
3x400 |
22.6 |
2 |
1.6 |
3.15 |
3.3 |
73.5 |
|
-アースコア付き3芯装甲ケーブル
|
3 つのコア+1 (亜鉛メッキ鋼線外装) |
|
||||||||
|
公称断面積 |
導体直径(約) |
公称絶縁厚さ |
内側カバーの公称厚さ |
鋼線呼び径 |
公称シース厚さ |
全径(約) |
|||
|
mm^2 |
(3)mm |
(1)mm |
(3)mm |
(1)mm |
んん |
んん |
んん |
んん |
|
|
3x 16/10 |
4.5 |
3.6 |
0.7 |
0.7 |
1 |
1.6 |
1.8 |
22.7 |
|
|
3x 25/16 |
5.6 |
4.5 |
0.9 |
0.7 |
1 |
1.6 |
1.8 |
26.5 |
|
|
3x 35/16 |
6.7 |
4.5 |
0.9 |
0.7 |
1 |
1.6 |
1.9 |
29 |
|
|
3x 50/25 |
8.0 |
5.6 |
1 |
0.9 |
1 |
1.6 |
2.1 |
33 |
|
|
3x 70/35 |
9.4 |
6.7 |
1.1 |
0.9 |
1.2 |
2 |
2.2 |
38 |
|
|
3x 95/50 |
11.0 |
8.0 |
1.1 |
1 |
1.2 |
2 |
2.3 |
42.4 |
|
|
3x120/70 |
12.4 |
9.4 |
1.2 |
1.1 |
1.2 |
2 |
2.5 |
48.0 |
|
|
3x150/70 |
13.8 |
9.4 |
1.4 |
1.1 |
1.4 |
2.5 |
2.7 |
52 |
|
|
3x185/95 |
15.3 |
11.0 |
1.6 |
1.1 |
1.4 |
2.5 |
2.8 |
57.2 |
|
|
3x240/120 |
17.5 |
12.4 |
1.7 |
1.2 |
1.6 |
2.5 |
3.1 |
64 |
|
|
3x300/150 |
19.5 |
13.8 |
1.8 |
1.4 |
1.6 |
2.5 |
3.2 |
69.8 |
|
|
3x400/185 |
22.6 |
15.3 |
2 |
1.6 |
1.6 |
3.15 |
3.6 |
78.6 |
|
-4芯、外装ケーブル
|
4つのコア (亜鉛メッキ鋼線外装) |
|
||||||
|
公称断面積 |
導体直径(約) |
公称絶縁厚さ |
内側カバーの公称厚さ |
鋼線呼び径 |
公称シース厚さ |
全径(約) |
|
|
mm^2 |
んん |
んん |
んん |
んん |
んん |
んん |
|
|
4x1.5 |
1.4 |
0.7 |
1.0 |
0.8 |
1.8 |
14.0 |
|
|
4x2.5 |
1.8 |
0.7 |
1.0 |
0.8 |
1.8 |
14.9 |
|
|
4x4 |
2.3 |
0.7 |
1.0 |
1.25 |
1.8 |
17.0 |
|
|
4x6 |
2.8 |
0.7 |
1.0 |
1.25 |
1.8 |
18.2 |
|
|
4x10 |
3.6 |
0.7 |
1.0 |
1.25 |
1.8 |
20.2 |
|
|
4x16 |
4.5 |
0.7 |
1.0 |
1.6 |
1.8 |
23.0 |
|
|
4x25 |
5.6 |
0.9 |
1.0 |
1.6 |
1.8 |
26.7 |
|
|
4x35 |
6.7 |
0.9 |
1.0 |
1.6 |
1.9 |
29.5 |
|
|
4x50 |
8.0 |
1 |
1.0 |
2.0 |
2.1 |
34.2 |
|
|
4x70 |
9.4 |
1.1 |
1.2 |
2.0 |
2.2 |
38.8 |
|
|
4x95 |
11.0 |
1.1 |
1.2 |
2.0 |
2.3 |
42.9 |
|
|
4x120 |
12.4 |
1.2 |
1.4 |
2.5 |
2.5 |
48.6 |
|
|
4x150 |
13.8 |
1.4 |
1.4 |
2.5 |
2.7 |
53.2 |
|
|
4x185 |
15.3 |
1.6 |
1.4 |
2.5 |
2.8 |
58.1 |
|
|
4x240 |
17.5 |
1.7 |
1.6 |
2.5 |
3.1 |
64.8 |
|
|
4x300 |
19.5 |
1.8 |
1.6 |
2.5 |
3.2 |
70.4 |
|
|
4x400 |
22.6 |
2 |
1.8 |
3.15 |
3.6 |
81.3 |
|
4.制作進捗状況
5.証明書:
 |
 |
6.パッキング:
・スチール製木製ドラム（燻蒸）
各ドラムのケーブル長: 1000m/2000m、または実際のケーブル長要件に応じます。
-ドラムサイズ:
ケーブルの長さとコンテナのサイズに応じて
正確な価格を見積もるために、必要なケーブル長の数量をお知らせください。 数量が多いほど、さらに割引特典をご用意しています!
-出荷ポート:
青島、または要件に応じて他の港。
-海上輸送貨物：
FOB/C&F/CIF見積はすべて利用可能です。
 |
 |
 |
