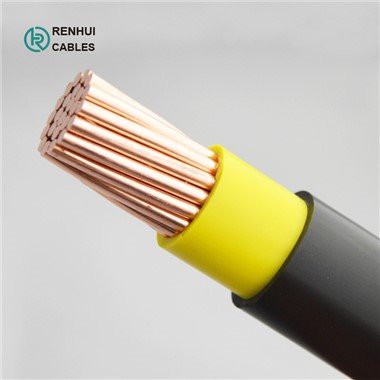

1.応用 (CU/XLPE/PVC/SWA/LSZH ケーブル):
CU/XLPE/PVC/SWA/LSZH ケーブル – 電力ネットワーク、地下、屋外、屋内用途、およびケーブル ダクトで使用する電力および補助制御ケーブル。 火災、煙の放出、有毒ガスが人命や機器に潜在的な脅威をもたらす場所への設置。
2.基準(CU/XLPE/PVC/SWA/LSZH ケーブル):
BS6724、IEC 60502-1、IEC 60754-1、2 BS EN 50267-2-1、2、BS EN / IEC 61034-1
3.技術データ(CU/XLPE/PVC/SWA/LSZH ケーブル):
導体
BS EN 60228:2005 に準拠したクラス 2 プレーン撚り銅導体
絶縁
XLPE (架橋ポリエチレン)
寝具
LSZH（ロースモークゼロハロゲン）
アーモ赤
シングルコア: AWA (アルミワイヤーアーマー)
マルチコア: SWA (スチール ワイヤー アーマー)
シース
LSZH（ロースモークゼロハロゲン）
シースカラー
黒
定格電圧
600/1000V
温度定格
0度からプラス90度
最小曲げ半径
1.5mm2 - 16mm2: 6 x 全体の直径
25mm2以上：外径の8倍
コア識別
1芯：茶
2 コア: ブラウン、ブルー
3 コア: ブラウン、ブラック、グレー
4 コア: ブルー、ブラウン、ブラック、グレー
5芯：グリーン/イエロー、ブルー、ブラウン、ブラック、グレー
代替コア識別: 黒い番号が付いた白いコア
3.ケーブル パラメータ(CU/XLPE/PVC/SWA/LSZH ケーブル):
| ||||||
公称断面 | 導体の直径（約） | 公称断熱材の厚さ | 呼び内被り厚さ | 公称鋼線径 | 公称シース厚 | 全体の直径(約) |
mm² | んん | んん | んん | んん | んん | んん |
3x1.5 | 1.4 | 0.7 | 1.0 | 0.8 | 1.8 | 13.2 |
3x2.5 | 1.8 | 0.7 | 1.0 | 0.8 | 1.8 | 14.1 |
3x4 | 2.3 | 0.7 | 1.0 | 0.8 | 1.8 | 15.2 |
3x6 | 2.8 | 0.7 | 1.0 | 1.25 | 1.8 | 17.1 |
3x10 | 3.6 | 0.7 | 1.0 | 1.25 | 1.8 | 18.9 |
3x16 | 4.5 | 0.7 | 1.0 | 1.25 | 1.8 | 20.8 |
3x25 | 5.6 | 0.9 | 1.0 | 1.6 | 1.8 | 24.7 |
3x35 | 6.7 | 0.9 | 1.0 | 1.6 | 1.8 | 27.2 |
3x50 | 8.0 | 1 | 1.0 | 1.6 | 1.9 | 30.6 |
3x70 | 9.4 | 1.1 | 1.0 | 2.0 | 2.1 | 35.2 |
3x95 | 11.0 | 1.1 | 1.2 | 2.0 | 2.2 | 39.3 |
3x120 | 12.4 | 1.2 | 1.2 | 2.0 | 2.3 | 43.0 |
3x150 | 13.8 | 1.4 | 1.4 | 2.5 | 2.5 | 48.6 |
3x185 | 15.3 | 1.6 | 1.4 | 2.5 | 2.7 | 53.0 |
3x240 | 17.5 | 1.7 | 1.4 | 2.5 | 2.8 | 58.5 |
3x300 | 19.5 | 1.8 | 1.6 | 2.5 | 3.0 | 64.0 |
3x400 | 22.6 | 2 | 1.6 | 3.15 | 3.3 | 73.5 |
| ||||||
公称断面 | 導体の直径（約） | 公称断熱材の厚さ | 呼び内被り厚さ | 公称鋼線径 | 公称シース厚 | 全体の直径(約) |
mm² | んん | んん | んん | んん | んん | んん |
4x1.5 | 1.4 | 0.7 | 1.0 | 0.8 | 1.8 | 14.0 |
4x2.5 | 1.8 | 0.7 | 1.0 | 0.8 | 1.8 | 14.9 |
4x4 | 2.3 | 0.7 | 1.0 | 1.25 | 1.8 | 17.0 |
4x6 | 2.8 | 0.7 | 1.0 | 1.25 | 1.8 | 18.2 |
4x10 | 3.6 | 0.7 | 1.0 | 1.25 | 1.8 | 20.2 |
4x16 | 4.5 | 0.7 | 1.0 | 1.6 | 1.8 | 23.0 |
4x25 | 5.6 | 0.9 | 1.0 | 1.6 | 1.8 | 26.7 |
4x35 | 6.7 | 0.9 | 1.0 | 1.6 | 1.9 | 29.5 |
4x50 | 8.0 | 1 | 1.0 | 2.0 | 2.1 | 34.2 |
4x70 | 9.4 | 1.1 | 1.2 | 2.0 | 2.2 | 38.8 |
4x95 | 11.0 | 1.1 | 1.2 | 2.0 | 2.3 | 42.9 |
4x120 | 12.4 | 1.2 | 1.4 | 2.5 | 2.5 | 48.6 |
4x150 | 13.8 | 1.4 | 1.4 | 2.5 | 2.7 | 53.2 |
4x185 | 15.3 | 1.6 | 1.4 | 2.5 | 2.8 | 58.1 |
4x240 | 17.5 | 1.7 | 1.6 | 2.5 | 3.1 | 64.8 |
4x300 | 19.5 | 1.8 | 1.6 | 2.5 | 3.2 | 70.4 |
4x400 | 22.6 | 2 | 1.8 | 3.15 | 3.6 | 81.3 |
パッケージ: 木のドラムを輸出して下さい。
