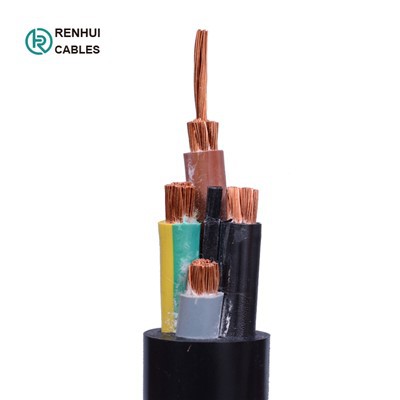

300/500V H05RR-Fケーブル
1. アプリケーション、300/500V H05RR-F ケーブル
家庭やオフィスの乾燥した部屋と湿った部屋で低から中程度の機械的ストレスがかかる電気機器の接続に使用される軽量ゴムホースですが、屋外での常設的な使用には適していません。
 |
 |
 |
2. ケーブル引き出し、300/500V H05RR-F ケーブル
 |
 |
 |
 |
 |
 |
3. 構造、300/500V H05RR-F ケーブル
-導体: フレキシブル銅導体クラス5
-絶縁体：エチレンプロピレンゴム絶縁体
-フィラー：充填ロープ（生産要件による）
・ラッピングテープ
-アウターシース：ゴムシース
4.仕様 300/500V H05RR-Fケーブル
1コア:1.0~400mm2
2コア:1.0~95mm2
3~5 コア:1.0~150mm2
3+1 コア:2.5~150mm2
3+2 コア:2.5~150mm2
4+1 コア:2.5~150mm2
5.コア識別、300/500V H05RR-F ケーブル
1芯:グレー(黒)
2芯：茶、青
3芯:ブラウン、ブルー、イエロー/グリーン
4 コア、3+1 コア: ブラウン、ブルー、グレー、イエロー/グリーン
5コア、3+2コア、4+1コア:ブラウン、ブルー、ブラック、グレー、イエロー/グリーン
6.技術資料、300/500V H05RR-Fケーブル
定格電圧(U0/U):300/500V
最大電圧(Um):1.1U
最大。 導体動作温度导:+60度
作業環境温度:-20度〜+45度
ケーブル敷設温度: 0 度以上
分。 曲げ径：6D
試験電圧:2.5KV/5分
7.データシート、300/500V H05RR-Fケーブル
|
仕様 (mm2) |
導体径 （んん） |
断熱材の厚さ （んん） |
アウターシースの厚さ （んん） |
約 直径 （んん） |
約 重さ (kg/km) |
|
3x1 |
1.2 |
0.8 |
1.4 |
8.3~10.7 |
122 |
|
3x1.5 |
1.5 |
0.8 |
1.6 |
9.2~11.9 |
160 |
|
3x2.5 |
2.0 |
0.9 |
1.8 |
10.9~14.0 |
225 |
|
3x4 |
2.5 |
1.0 |
1.9 |
12.7~16.2 |
306 |
|
3x6 |
3.2 |
1.0 |
2.1 |
14.1~18.0 |
408 |
|
3x10 |
4.3 |
1.2 |
3.3 |
19.1~24.2 |
758 |
|
3x16 |
5.3 |
1.2 |
3.5 |
21.8~27.6 |
1014 |
|
3x25 |
7.0 |
1.4 |
3.8 |
26.1~33.0 |
1473 |
|
3x35 |
8.0 |
1.4 |
4.1 |
29.3~37.1 |
1870 |
|
3x50 |
9.6 |
1.6 |
4.5 |
34.1~42.9 |
2509 |
|
3x70 |
11.5 |
1.6 |
4.8 |
38.4~48.3 |
3362 |
|
3x95 |
13.3 |
1.8 |
5.3 |
43.3~54.0 |
4476 |
|
3x120 |
15.0 |
1.8 |
5.6 |
47.3~60.0 |
5355 |
|
3x150 |
16.8 |
2.0 |
6.0 |
52.0~66.0 |
6626 |
8.制作進捗状況
9.証明書:
 |
 |
10.パッキング:
・スチール製木製ドラム（燻蒸）
各ドラムのケーブル長: 1000m/2000m、または実際のケーブル長要件に応じます。
-ドラムサイズ:
ケーブルの長さとコンテナのサイズに応じて
正確な価格を見積もるために、必要なケーブル長の数量をお知らせください。 数量が多いほど、さらに割引特典をご用意しています!
-出荷ポート:
青島、または要件に応じて他の港。
-海上輸送貨物：
FOB/C&F/CIF見積はすべて利用可能です。
 |
 |
 |
