1.応用 (シールド制御ケーブル):
AC 定格電圧 450/750V 以下の制御、信号としてのパイロットおよび保護回路、電気機器の方向伝送ライン、および自動制御システムに適用されます。
2.基準(シールド制御ケーブル):
制御ケーブルは標準 GB9330-1988、IEC、DIN、BS に従って製造することができ、工場は他の標準に従ってケーブルを製造することもできます。

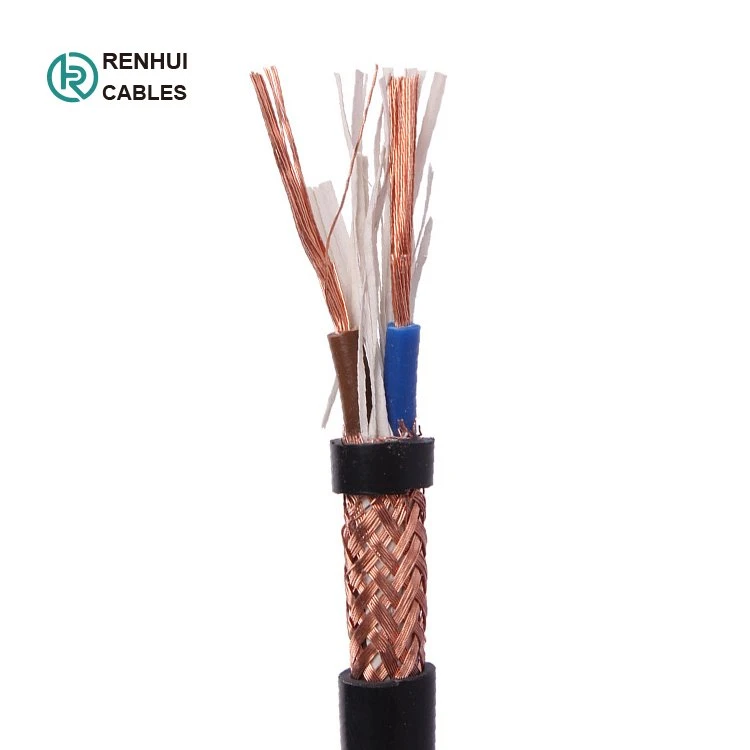

3.説明(シールド制御ケーブル):
コンダクター: 適用範囲が広い銅のコンダクター
断熱材：PVC
スクリーン: 銅線の頭脳スクリーン
シース：PVC
4.動作特性(シールド制御ケーブル):
定格電圧：U0/Uは450/750Vです。
導線コアの長期使用温度は 70 ºC、95 ºC 2 種類のケーブル敷設温度で 0 ºC を下回らない。
推奨ケーブル曲げ半径は次のとおりです。
非外装ケーブルは、ケーブル直径の 6 倍以上でなければなりません。
外装または銅テープでシールドされたケーブルは、ケーブルの直径の 12 倍以上でなければなりません。
シールド付きフレキシブル ケーブル、ケーブル直径の 6 倍以上
5.ケーブル パラメータ(シールド制御ケーブル):
芯数× | 導体内の単線の最大直径 | 断熱材の厚さ | スクリーンの単線径 | アウトジャケットの厚み | 平均外径またはプロファイル サイズの上限 | 20 度 最大導体抵抗 Ω/km | 最小絶縁抵抗 70 度 | ||
下限 | 上限 | 銅コア | 錫メッキ銅コア | ||||||
2×0.08 | 0.13 | 0.4 | 0.10 | 0.4 | 3.2 | 4.2 | 247 | 264 | 0.018 |
2.4×3.5 | 2.9×4.2 | ||||||||
2×0.12 | 0.16 | 0.4 | 0.10 | 0.6 | 3.7 | 4.9 | 156 | 163 | 0.016 |
2.8×4.0 | 3.4×4.9 | ||||||||
2×0.2 | 0.16 | 0.4 | 0.10 | 0.6 | 4.1 | 5.3 | 92.3 | 95.0 | 0.013 |
3.0×4.4 | 3.6×5.3 | ||||||||
2×0.3 | 0.16 | 0.5 | 0.15 | 0.6 | 4.8 | 6.2 | 69.2 | 71.2 | 0.014 |
3.5×5.1 | 4.2×6.2 | ||||||||
2×0.4 | 0.16 | 0.5 | 0.15 | 0.6 | 5.1 | 6.6 | 48.2 | 49.6 | 0.013 |
3.6×5.4 | 4.4×6.6 | ||||||||
2×0.5 | 0.21 | 0.5 | 0.15 | 0.6 | 5.3 | 6.8 | 39.0 | 40.1 | 0.012 |
3.7×5.6 | 4.5×6.8 | ||||||||
2×0.75 | 0.21 | 0.5 | 0.15 | 0.6 | 5.8 | 7.4 | 26.0 | 26.7 | 0.010 |
4.0×6.1 | 4.8×7.4 | ||||||||
2×1.0 | 0.21 | 0.6 | 0.15 | 0.6 | 6.4 | 8.2 | 19.5 | 20.0 | 0.010 |
4.3×6.7 | 5.2×8.3 | ||||||||
2×1.5 | 0.26 | 0.6 | 0.15 | 0.8 | 7.3 | 9.2 | 13.3 | 13.7 | 0.009 |
4.9×7.6 | 6.0×9.3 | ||||||||
3×0.12 | 0.16 | 0.4 | 0.10 | 0.6 | 3.9 | 5.1 | 158 | 163 | 0.016 |
3×0.2 | 0.16 | 0.4 | 0.15 | 0.6 | 4.5 | 5.8 | 92.3 | 95.0 | 0.013 |
3×0.3 | 0.16 | 0.5 | 0.15 | 0.6 | 5.1 | 6.5 | 69.2 | 71.2 | 0.014 |
3×0.4 | 0.16 | 0.5 | 0.15 | 0.6 | 5.4 | 6.9 | 48.2 | 49.6 | 0.013 |
3×0.5 | 0.21 | 0.5 | 0.15 | 0.6 | 5.6 | 7.1 | 39.0 | 40.1 | 0.012 |
3×0.75 | 0.21 | 0.5 | 0.15 | 0.6 | 6.1 | 7.8 | 26.0 | 26.7 | 0.010 |
3×1.0 | 0.21 | 0.6 | 0.15 | 0.8 | 7.2 | 9.1 | 19.5 | 20.0 | 0.010 |
3×1.5 | 0.26 | 0.6 | 0.20 | 0.8 | 8.0 | 10.0 | 13.3 | 13.7 | 0.009 |
4×0.12 | 0.16 | 0.4 | 0.15 | 0.6 | 4.5 | 5.8 | 158 | 163 | 0.016 |
4×0.2 | 0.16 | 0.4 | 0.15 | 0.6 | 4.9 | 6.2 | 92.3 | 95.0 | 0.013 |
4×0.3 | 0.16 | 0.5 | 0.15 | 0.6 | 5.5 | 7.0 | 69.2 | 71.2 | 0.014 |
4×0.4 | 0.16 | 0.5 | 0.15 | 0.6 | 5.9 | 7.5 | 48.2 | 49.6 | 0.013 |
5×0.12 | 0.16 | 0.4 | 0.15 | 0.6 | 4.8 | 6.2 | 158 | 163 | 0.016 |
5×0.2 | 0.16 | 0.4 | 0.15 | 0.6 | 5.3 | 6.7 | 92.3 | 95.0 | 0.013 |
5×0.3 | 0.16 | 0.5 | 0.15 | 0.6 | 6.0 | 7.6 | 69.2 | 71.2 | 0.014 |
5×0.4 | 0.16 | 0.5 | 0.15 | 0.6 | 6.4 | 8.1 | 48.2 | 49.6 | 0.013 |
6.Package: 輸出木製ドラム (シールド制御ケーブル):
