1.応用：
発電用のソーラーパネルと配線、接続の関連コンポーネントに適用され、特に屋外に適しています。 日光に対する耐性、老化防止、低煙ハロゲンフリー難燃性材料を使用し、よりグレードが高く、より安全です。
2.PV1-Fソーラーケーブルのタイプ:

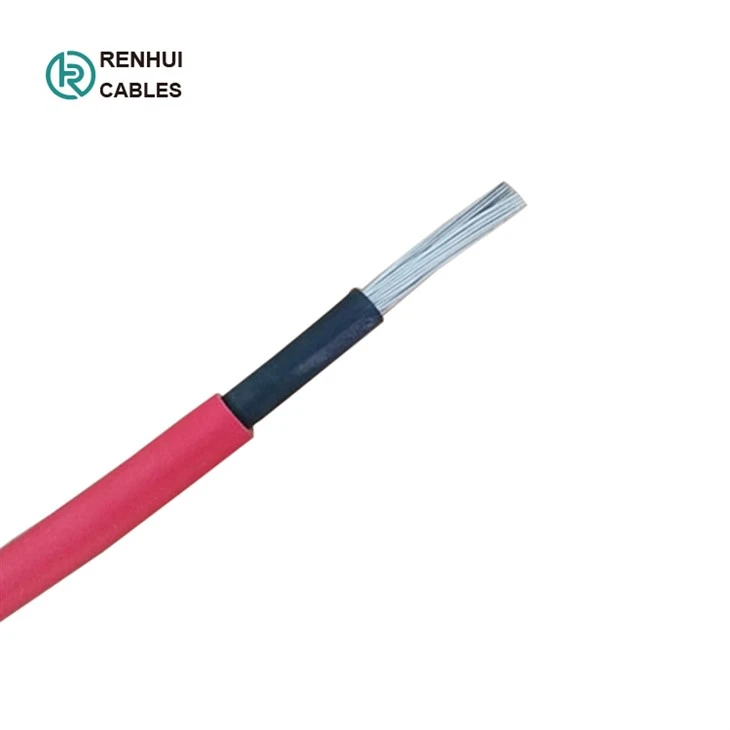

PV1-F ソーラーケーブル: 錫メッキフレキシブル銅線、ハロゲンなし PO 絶縁体およびシース太陽光発電システムケーブル。
3.エグゼクティブスタンダード:
PV1-F ソーラー ケーブルは、ドイツ標準委員会の PV システム ケーブル作業チームによって作成された原案を指します (技術仕様 2PFG1169/08.2007 )。
4.工事
|
導体 |
錫メッキフレキシブル銅線 |
|
|
絶縁 |
ハロゲンなしPO絶縁 |
|
|
シース |
ハロゲンなしPOシース |
|
|
|
|
|
|
|
|
|
5.ケーブルの特性
|
モデル |
PV1-F ソーラー ケーブル |
|
導体 |
錫メッキ銅線、クラス 5 (IEC 60228 に準拠) |
|
絶縁 |
ハロゲンPO絶縁不使用 |
|
シース |
ハロゲンPOシースなし |
|
定格電圧 |
AC 0.6/1KV |
|
DC1.8KV |
|
|
温度範囲 |
-40 度 ~ プラス 90 度、乾燥/湿度 |
|
導体の最高使用温度 |
120度 |
|
短絡時 |
200度 |
|
標準 |
EN 2PFG 1169 |
6.パラメーター
|
タイプ |
クロス 断面積 (ミリメートル2) |
導体構造 (ストランド/mm) |
直径 （んん） |
断熱材の厚さ （んん） |
シースの厚さ （んん） |
ケーブル直径 （んん） |
直流抵抗 20度で (Ω/km) |
|
PV1-F |
1.5 |
48/0.2 |
1.6 |
1.0 |
0.8 |
5.2 |
12.2 |
|
PV1-F |
2.5 |
77/0.2 |
2.0 |
1.0 |
0.8 |
5.6 |
7.56 |
|
PV1-F |
4 |
56/0.3 |
2.6 |
1.0 |
0.9 |
6.4 |
4.7 |
|
PV1-F |
6 |
84/0.3 |
3.2 |
1.0 |
0.9 |
7.0 |
3.11 |
|
PV1-F |
10 |
77/0.41 |
4.4 |
1.0 |
0.9 |
8.2 |
1.84 |
|
PV1-F |
16 |
119/0.41 |
5.5 |
1.0 |
1.1 |
9.7 |
1.16 |
|
PV1-F |
25 |
189/0.41 |
6.5 |
1.2 |
1.2 |
11.3 |
0.734 |
|
PV1-F |
35 |
244/0.41 |
7.5 |
1.2 |
1.2 |
12.3 |
0.529 |
7.パッケージ
|
|
|
